压力传感器工作原理简介

　　1. 压力传感器是工业实践中最为常用的一种传感器。一般普通压力传感器的输出为模拟信号，或在一段连续的时间间隔内，输出为数字信号。而通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。

　　压力传感器工作原理--应变片压力传感器原理

　　电阻应变片压力传感器的核心部分是电阻应变片，如图1 所示，是电阻应变片的结构示意图

　　金属导体的电阻值可用下式表示：

　　R=ρ·L/S.

　　式中：

　　ρ--电阻材料的电阻率

　　L--电阻材料的长度(米)

　　S--电阻材料的截面面积(平方厘米)

　　当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化(通常是测量电阻两端的电压)，即可获得应变金属丝的应变情。

　　压力传感器工作原理--陶瓷压力传感器原理

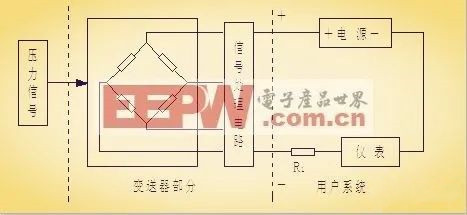

　　陶瓷压力传感器原理：抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥(闭桥)，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0 / 3.0 / 3.3 mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。

　　压阻式压力传感器

　　压阻压力传感器是指利用单晶硅材料的压阻效应和集成电路技术制成的传感器。单晶硅材料在受到力的作用后，电阻率发生变化，通过测量电路就可得到正比于力变化的电信号输出。它又称为扩散硅压阻压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。

　　电容式压力传感器

　　电容式压力传感器是一种利用电容作为敏感元件，将被测压力转换成电容值改变的压力传感器。这种压力传感器一般采用圆形金属薄膜或镀金属薄膜作为电容器的一个电极，当薄膜感受压力而变形时，薄膜与固定电极之间形成的电容量发生变化，通过测量电路即可输出与电压成一定关系的电信号。电容式压力传感器属于极距变化型电容式传感器，可分为单电容式压力传感器和差动电容式压力传感器。
